產品名稱：雙工位點錫激光焊一體機
產品詳情
一、產品概述
雙工位點錫激光焊一體機，雙工位進出料，雙CCD智能識別定位。由多軸伺服運動系統，自動點錫膏系統，半導體激光器及其控制系統等組成。采用我司自主研發的集成實時紅外溫度反饋、CCD定位、激光、激光光學指示器和無影光五光同軸（消色差鏡頭）所構成的光學系統；通過自主開發的錫焊軟件，可在焊接過程中實時監控焊接過程的完成情況。特有PID算法，在線溫度反饋系統，能實時控制焊接溫度，從而提高焊接良品率和效率。本產品適用面廣，可應用于在線生產，也可單獨加工。
二、產品特點
1.采用紅外溫度傳感器，可實時監控焊點溫度，保證焊點溫度在設定焊接溫度范圍內，防止溫度過高對焊盤以及元件的損壞。
2.系統錫焊過程中不與工件接觸，無接觸應力產生。
3.熱輻射小。
4.無靜電產生。
5.激光升溫速度快，焊接速度快。
6.可焊接狹窄區域及微型元件， 空間限制小。
7.耗材少，更省成本。
8.采用CCD視覺系統，可視化編程， 操控簡單。
9.集成5光路同軸消色差系統，將視覺、紅外測溫、指示光、激光、無影光高度集成在一套光學系統， 技術先進，焊接工藝包容范圍更廣。
三、產品參數
|
供電電源 |
AC220V/50HZ |
產品功耗 |
500W |
|
新風系統 |
100W標配 |
使用環境 |
常溫25±5℃ |
|
錫膏規格 |
激光錫膏 |
激光功率 |
50W，70W，100W選配 |
|
定位方式 |
CCD定位/機械定位 |
產品尺寸 |
1000X1280X1780mm |
|
工作距離 |
100mm-150mm可調 |
光斑類型 |
圓形光斑，異性光斑選配 |
|
有效行程 |
800X600X100mm |
操作方式 |
站姿 |

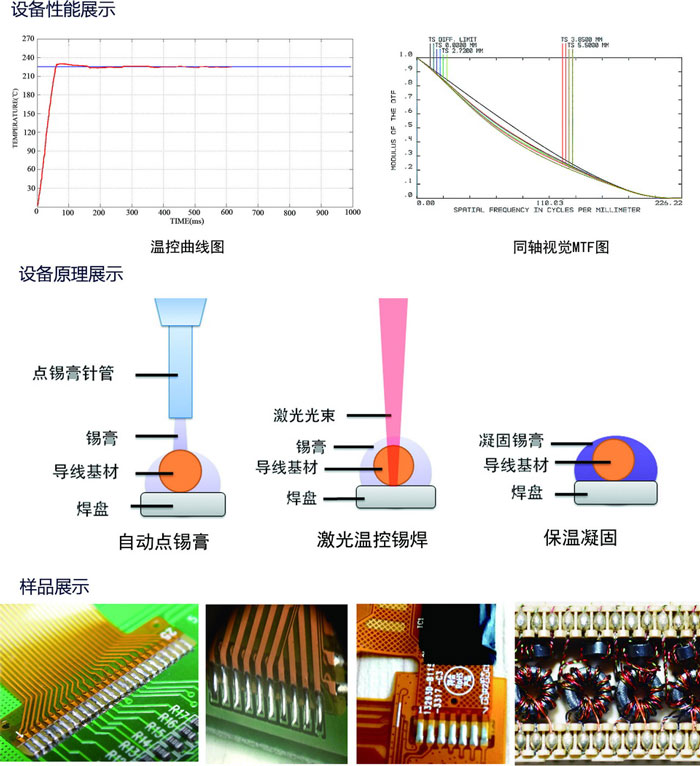

四、設備性能及樣品圖
